Firma DCI została założona przez wieloletnich przyjaciół, kolegów, inżynierów lotniczych i zapalonych pilotów Johna Mercera i Petera Hamblinga w 1990 roku po to, aby stworzyć najbardziej zaawansowane systemy lokalizacji dla przewiertów sterowanych.
Dla założycieli firmy DCI najważniejsze było, by obsługa systemu była na najwyższym światowym poziomie, a satysfakcja klienta i obsługa posprzedażna klientów była wzorem dla innych.
DCI zrewolucjonizowało wykonywanie technologii bezwykopowych HDD wraz z wprowadzeniem lokalizatorów DigiTrak w 1991 roku. Wyjątkowe cechy nowego systemu to większa dokładność pomiaru głębokości i lokalizacji głowicy wiercącej w odniesieniu do wcześniejszych systemów. Co najważniejsze, w nowych systemach umieszczono dwa dodatkowe istotne punkty orientacji, pochylenia i obrotu. Znając pochylenie i położenie głowicy wiercącej, operatorzy wiertnic mogą szybciej przeprowadzać wiercenia pilotów, co wpływa pozytywnie na czas całego przewiertu.
Niemal od razu inne systemy lokalizacji dostępne na rynku stały się mniej zaawansowane, przez co systemy DCI zbudowały silną i szybko rosnącą pozycję na rynku.
Systemy lokalizacji głowicy wiertniczej stanowią nieodzowne wyposażenia każdej wiertnicy HDD. Zasada działania systemów polega na współpracy nadajnika umieszczonego pod ziemią w płytce wiercącej z odbiornikiem obsługiwanym przez operatora na powierzchni ziemi. Nadajnik wysyła sygnały elektromagnetyczne, w których zakodowane są informacje na temat aktualnej pozycji i orientacji w przestrzeni płytki wiercącej, a odbiornik je przetwarza i wyświetla na monitorze w czytelnej dla operatora formie. Dokładność systemu jest różna i wynosi od 1% do 0,1%.
Systemy DigiTrak są projektowane i budowane w siedzibie DCI w stanie Waszyngton. DCI USA wspiera sprzedaż i obsługę klienta poprzez wyspecjalizowanych kierowników regionalnych. Sprzedaż i obsługa klienta odbywa się za pomocą wyspecjalizowanych dealerów na całym świecie.

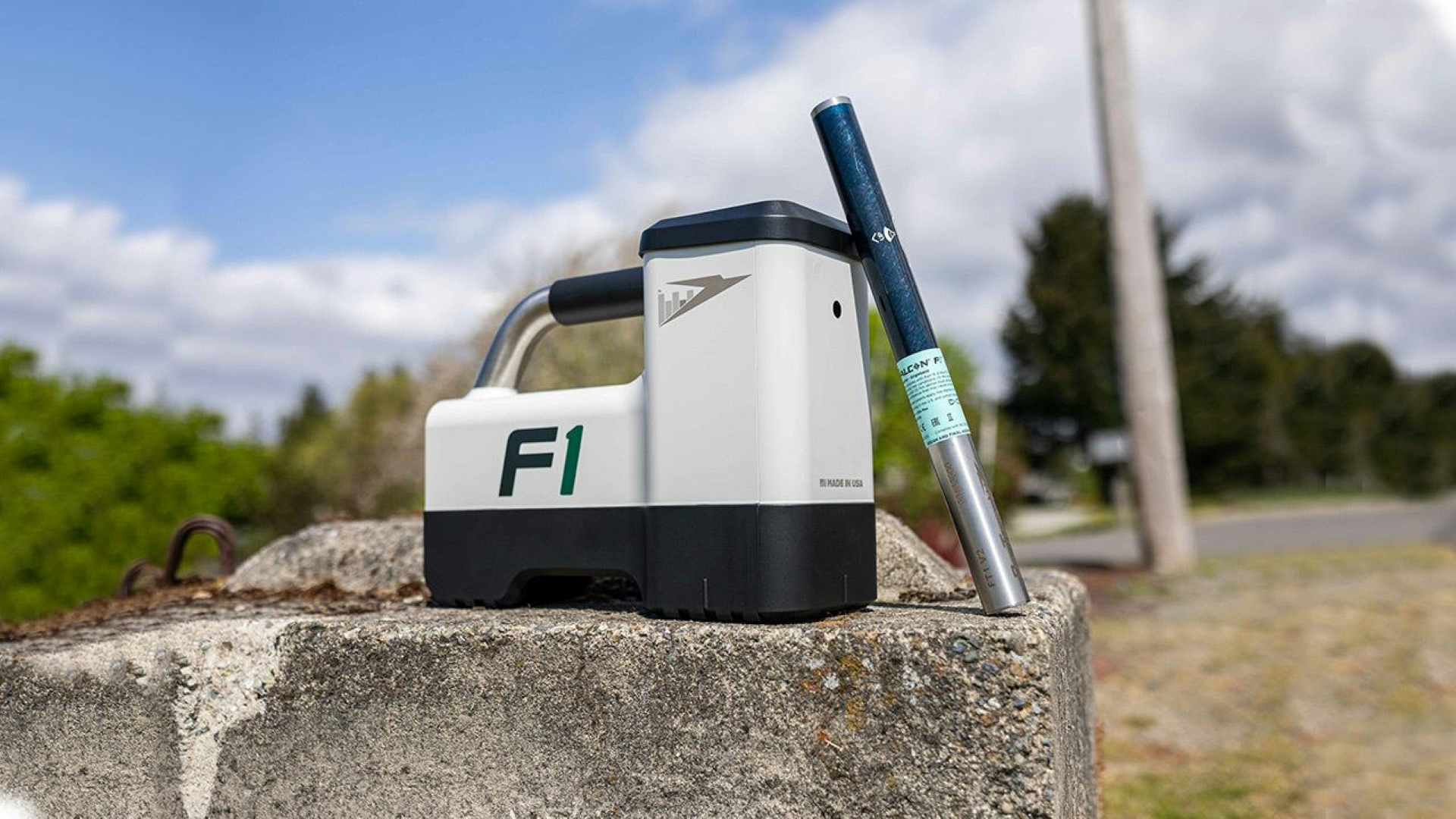

| Lokalizator DCI DigiTrak Falcon iGPS F5+ | Lokalizator DCI DigiTrak Falcon F2+ | Lokalizator DCI DigiTrak Falcon F1 | |
| MODEL | FF5+/FAR5 | FF2+/FAR2 | FF1/FAR1 |
| Zakres częstotliwości pracy | 0.33 kHz – 45 kHz | 4.5 kHz – 45 kHz | 9.0 kHz -13.5 kHz |
| Dokładność pomiaru głębokości | +/- 5% mierzonej głębokości | +/- 5% mierzonej głebokości | +/- 5% mierzonej głębokości |
| Zasięg pomiaru głębokości | do 55 m | do 48 m | do 30 m |
| Zasięg wysyłanej informacji | do 67 m | do 61 m | do 38 m |
| Współpracuje z nadajnikami | FT5XLp, FT5Lp, FT5p, FTR5Lp, FTR5s | FT2L+, FT2, FT2s | FT1 , FT1s |
| Współpracuje z bateriami | Li-Io FBP, NiMH SBP | Li-Io FBP, NiMH SBP | Li-Io FBP, NiMH SBP |
| Żywotność na baterii | do 12 h | do 14 h | do 14 h |
| Współpracuje z wyświetlaczami | Aurora AF8, AP8, AF10 oraz FCD | Aurora AF8, AP8, AF10 oraz FCD | Aurora AF8, AP8, AF10 oraz FCD |
| Zasięg telemetrii | do 914 m (z anteną typu YAGI) | do 914 m (z anteną typu YAGI) | do 914 m (z anteną typu YAGI) |
Niwelator terenu DCI TeraTrak R1
Urządzenie TeraTrak R1 umożliwia niwelowanie terenu na całej długości projektu, stworzyć dokumentację oraz plan przewiertu żerdź po żerdzi. Narzędzie do wsparcia w procesie planowania przewiertu oraz wykonania dokumentacji. Operator może śledzić na swoim monitorze AURORA swoje postępy oraz odchyłki od projektu i w czasie rzeczywistym reagować.
Nadajniki DCI serii FALCON
Nadajniki do systemów lokalizacyjnych serii Falcon są oferowane w wersji szerokopasmowej, jednopasmowej oraz Sub-K® Rebar do projektów z silnymi zakłóceniami typu pasywnego. Różnymi trybami zasilania i zakresami głębokości/danych. Wybór baterii i trybu zasilania dla nadajnika będą miały wpływ na odczyt głębokości i zakresu danych dostępnych dla Twojego zadania.
W przypadku nadajników V2 do wyboru sa następujące tryby pracy:
- Tryb dużej mocy zapewniający mocny sygnał o większej głębokości i zakresie danych.
- Standardowy tryb zasilania zapewniający najlepszą równowagę pomiędzy żywotnością baterii i głębokością.
- Tryb niskiego zużycia energii zapewniający dłuższą żywotność baterii. W przypadku lokalizatorów w wersji Falcon+ niska moc oferuje dodatkowo szybsze odświeżanie informacji o pochyleniu i godzinie.
| Poziom zasilania | Czas pracy nadajnika ze wzgl. na typ zasilania/baterii | Zasięg pomiaru głębokości do | Zasięg informacji do | ||||
| DCI Supercell | LiR w/FTA | Alkaline | Li CR123 | ||||
| 24” FT5XLp V2 |
High | 14 hrs | 8 hrs | – | 55 m | 67 m | |
| Std | 40 hrs | 18 hrs | – | 49 m | 56 m | ||
| Low | 120 hrs | 44 hrs | 32 hrs | 37 m | 43 m | ||
| 19” FT5Lp FT2L+ V2 |
High | 14 hrs | 8 hrs | – | 49 m | 61 m | |
| Std | 40 hrs | 18 hrs | – | 38 m | 46 m | ||
| Low | 120 hrs | 44 hrs | 32 hrs | 30 m | 38 m | ||
| 15” FT5p V2 FT2 V2 FT1 V2 |
High | 14 hrs | 8 hrs | – | 38 m | 49 m | |
| Std | 80 hrs | 30 hrs | 20 hrs | 30 m | 38 m | ||
| Low | 140 hrs | 60 hrs | 36 hrs | 20 m | 24 m | ||
| 8” FT2s V2 FT1s V2 |
High | – | – | 12 hrs | 15 m | 15 m | |
| Std | – | – | 16 hrs | 12 m | 12 m | ||
| Low | – | – | 18 hrs | 8 m | 8 m | ||
Nadajniki dla zakłóceń pasywnych Falcon F5® FTR Sub-K mają dwa tryby mocy: Moc standardowa dla wysokiej sygnał głębokości częstotliwości (pasmo górne) i niska moc sygnału głębokości Sub-K (pasmo dolne). Mini nadajniki (6-calowe) nie są oferowane w wersji V2 i pracują tylko w trybie standard z nominalną mocą i zasięgiem.
| Poziom zasilania | Czas pracy nadajnika ze wzgl. na typ zasilania/baterii | Zasięg pomiaru głębokości do | Zasięg informacji do | ||||
| DCI Supercell | LiR w/FTA | Alkaline | Li CR123 | ||||
| 19” Sub-K FTR5Lp |
Std (up) | 40 hrs | 18 hrs | – | – | 35 m | 43 m |
| Sub-K (down) | 40 hrs | 18 hrs | – | – | 27m | 35 m | |
| 15” Sub-K FTR5p |
Std (up) | 80 hrs | 30 hrs | 20 hrs | – | 27 m | 35 m |
| Sub-K (down) | 80 hrs | 30 hrs | 20 hrs | – | 18 m | 24 m | |
| 8” Sub-K FTR5s |
Std (up) | – | – | – | 16 hrs | 8 m | 8 m |
| Sub-K (down) | – | – | – | 16 hrs | 8 m | 6 m | |
| 8” FT1s/FT2s |
Low (green tube) | – | – | – | 18 hrs | 8 m | 9 m |
| 6” FT5XS FT2XS FT1XS |
Std | – | – | 20 hrs | 36 hrs | 6 m | 8 m |
Nadajniki DCI serii CLASSIC
Nadajniki dwuzakresowe oraz jednozakresowe dedykowane do systemu F5 Classic (nie Falcon) posiadają dokładność wskazania pochylenia z dokładnością 0,1% oraz 24 godzinny zegar (pokazuje połówki).
| Nazwa | ID | Kolor |
| F5DLpx 19/12 X-Range & Fluid Pressure Transmitter | F5DLpx 19/12 | Żółty |
| F5Dpx 19/12 X-Range & Fluid Pressure Transmitter | F5Dpx 19/12 | Żółty |
| F5Dp 12/1.3kHz Fluid Pressure Transmitter | F5Dp 12/1.3 | Jasny szary |
| F5D 19/12 Dual Frequency Transmitter | F5D 19/12 | Niebieski |
| F5D 12/1.3 Dual Frequency Transmitter | F5D 12/1.3 | Rudy |
| F5 15-in 18 kHz Single Frequency Transmitter | F5X 18 | Karmazynowy |
| F5 15-in 8 kHz Single Frequency Transmitter | F5X 8 | Pomarańczowy |
| F Series 8-in 12 kHz Transmitter | FS | Biały |
Wszystkie nadajniki serii F mogą być używane zarówno z systemami F2, jak i F5. Nadajniki serii F wysyłają dane o osi obrotu obudowy sondy na 12-pozycyjny zegar i informacje o pochyleniu z dokładnością 0,1%.
| Nazwa | ID | Kolor |
| F Series 15-in 12 kHz Transmitter | FX 12 | Ciemny szary |
| F Series 19-in 12 kHz Transmitter | FXL 12 | Ciemny szary |
| F Series 15-in 19 kHz Transmitter | FX 19 | Granatowy |
| F Series 19-in 19 kHz Transmitter | FXL 19 | Granatowy |
| F Series 8-in 12 kHz Transmitter | FS | Biały |
| F Series 12 kHz Cable Transmitter | FC | Biały |
Wszystkie informacje o produkcie i specyfikacje na tej stronie dealera Vermeer mogą ulec zmianie i mogą zawierać opcjonalne lub specyficzne dla danego regionu akcesoria, lub komponenty. Rzeczywiste funkcje maszyn, opcje, specyfikacje i dostępność produktów mogą się różnić. W celu uzyskania informacji dotyczących specyfikacji produktu, dostępności czy wymagań sprzętowych w danym regionie oraz cen, skonsultuj się z dealerem Vermeer. Najnowsze informacje o produktach i specyfikacjach sprzętu znajdziesz na stronie vermeer.com.
